Examen Final - 72.06. Automatización Industrial

Cátedra: Nombre/número cátedra
Fecha: 4ta Oportunidad Primer Cuatrimestre 2006
Día: 10/08/2006

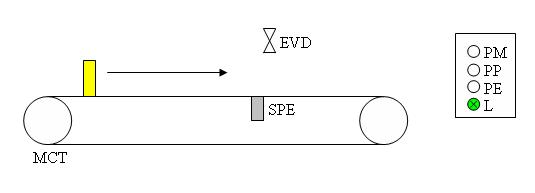

Automatizar el envasado de aceite en botellas

PM: Pulsador de Marcha
PP: Pulsador de Parada
PE: Pulsador de Emergencia
L: Piloto Luminoso
MCT: Motor de Cinta Trifásico
SPE: Sensor de Presencia de Envases
EVD: Electroválvula Dosificadora

• Si se aprieta PM, el sistema queda habilitado para funcionar y se señala el estado con L. Si ya estaba habilitado, la orden se ignora. El motor funciona con el sistema habilitado.

• Cuando se activa SPE, se detiene MCT y se activa EVD por 20 segundos.

• Se activa MCT hasta nuevo SPE.

• Si con MCT activo no se detecta envase por 100 segundos, se vuelve a reposo.

• Si en cualquier estado se oprime PP, el sistema queda en ese estado hasta que concluya y luego va a reposo y permanece hasta PM.

• Si en cualquier estado se oprime PE, se desenergizan todas las salidas y resetea todo volviendo a reposo hasta PM.


1. Asignar entradas y salidas

2. Hacer cableado de entradas y salidas teniendo en cuenta los elementos internos del PLC.

3. Hacer diagrama de estados.

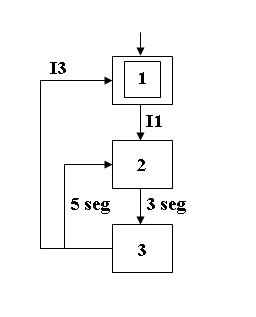

Realizar en Ladder:

TT1 on delay 3 seg.
TT2 off delay 5 seg.

Representar el circuito eléctrico para automatizar dos cilindros neumáticos en secuencia A+ B+ A- B- con EV 5 /2

Representar esquemáticamente la respuesta para un proceso de 2º orden subamortiguado. Indicar parámetros.

Volver a representar el gráfico anterior si se utiliza un control proporcional. Indicar si conviene agregar un control integral. Justificar.

Digitalizado por nacho24
