Examen Final - 69.03. Mecánica de Fluidos - 27 de Febrero de 2006
Cátedra: Todas
Fecha: Verano 2006
Día: 27/02/06, Tema 2
Enunciado
Teoría
Punto I
Deducir la expresión que permite calcular la pérdida de carga en una expansión brusca de un conducto a presión.
Punto II
Deducción de la ecuación de las turbomáquinas:
a partir de la ecuación del teorema del transporte.
Punto III
Deduzca la expresión que permite calcular la velocidad de salida de un gas por un orificio practicado en un recipiente de pared delgada que contiene el gas a presión.
Punto IV
Concepto de prototipo y modelo. Desarrollar un ejemplo aplicando el análisis dimensional.
Punto V
¿Cuál es el significado de la altura de aspiración en una turbina? ¿Qué relación tiene con el ANPA?
Práctica
Punto I

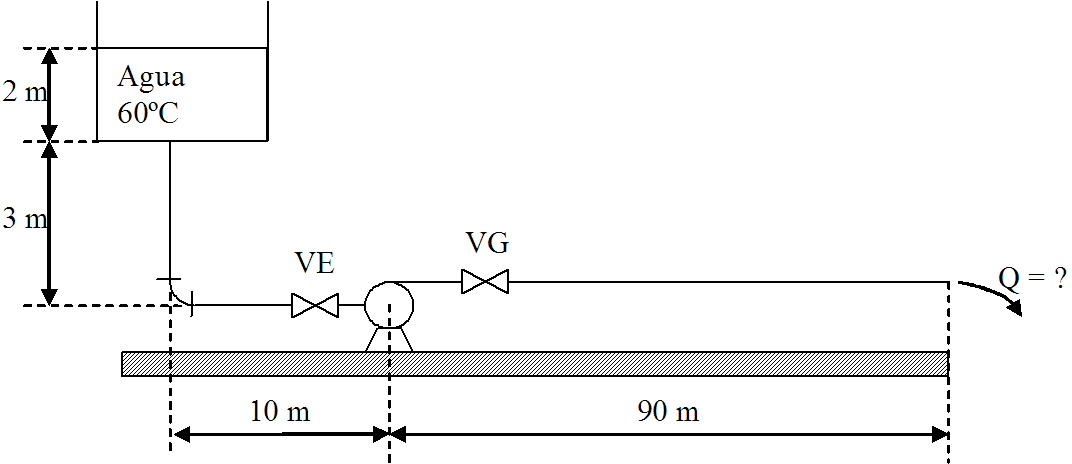

Calcular el caudal y el ANPA disponible en la instalación de la figura y dibujar las líneas de energía:
- Caño de acero comercial, ⌀
; Sch 40. - Curva de la bomba:
expresado en
y
en
Punto II
Determinar el valor de
y
en :
- Caño de acero comercial, ⌀
; Sch 40. - Despreciar pérdidas localizadas y alturas de velocidad.
(Se sugiere resolver como el sistema de tres depósitos interconectados explicado en clase)
Punto III
Un álabe fijo desvía
un chorro de agua de
de diámetro y que se mueve a una velocidad de
. ¿Qué fuerza ejerce el álabe sobre el agua?
Resolución
