67.02 Medios de Representación B - Parcial 02/06/2007
Cátedra: Mazza-001
Fecha: 1º Oportunidad - (1º Cuatrimestre 2007)
Día: 02/06/2007
Enunciado
Parte teórica
- Cuál es la diferencia conceptual entre un sistema de proyección y un sistema de representación?
- Clasificación de curvas cíclicas.
- Perspectiva explotada
- Qué simbología se utiliza en un rótulo para indicar que el mismo responde a ISO-E?
Parte práctica

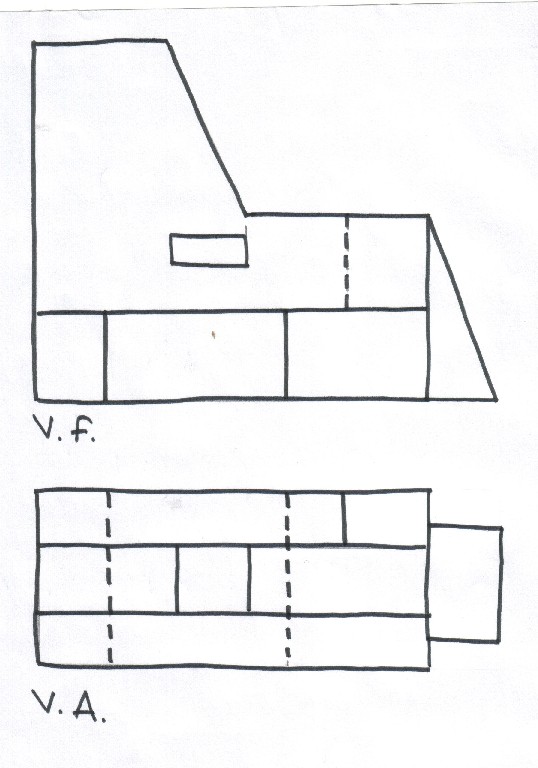

Teniendo las vistas de frente y arriba:
- Sacar la vista izquierda
- Acotar en 1/10
- Dibujar la pieza en perspectiva isométrica.
