Examen Parcial - 66.70. Estructura del computador

Cátedra: Dams
Fecha: Primera Oportunidad - Segundo Cuatrimestre 2006
Día: 21/11/2006
Tema: 1

Enunciado

Para la siguiente función $<tex>F(M,N,P,Q)= m(2,4,5,9,11,13,15) + r(1,3,6,8,10)</tex>$
1. Listar todos los implicantes primos, e indicar cúales son esenciales
2. Encontrar todas las expresiones mínimas (por unos y ceros)
3. Realizar una suma de productos con compuertas NAND
Realizar las operaciones indicadas en binario utilizando el complemento a modulo. Indicar los valores de los flags CVZN
1. $<tex>(-26)+(-37)</tex>$
2. $<tex>(+37)+(-38)</tex>$
3. $<tex>(-26)+(-37)</tex>$
4. $<tex>(-27)+(-37)</tex>$
5. $<tex>(-37)+(-37)</tex>$
6. $<tex>(+26)+(+27)</tex>$
7. $<tex>(+37)+(-26)</tex>$
8. $<tex>(+26)+(-26)</tex>$
9. $<tex>(-27)+(-26)</tex>$
Simplificar la siguiente expresión utilizando los postulados, lemas y teoremas del Álgebra de Boole.
$<tex>XZ'Y + [Y(Z+X)+Y'Z+Y'XZ]</tex>$

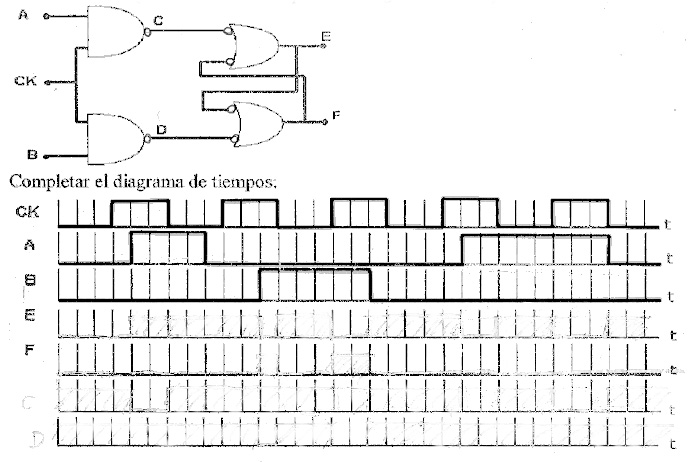

Para el siguiente circuito completar el diagrama de tiempos.
